انواع سوییچ

سری اول :سوییچfixed

محبوب‌ ترین سوییچ ها در بازار شبکه که دارای تعداد ثابتی از پورت ها می‌باشد و پتانسیل این را دارند که هم کارکرد مدیریتی و هم کارکرد غیرمدیریتی را در تمام انواع شبکه داشته باشند .

سوییچ های fixed از جهت سرعت و اتصال انواع متعددی پیدا می‌کنند .

سوییچ های fixed دارای اتصالات مختلف مثل Rj45 و فیبر نوری و مینیموم سرعت  1Gbps ولی در انواعی با  سرعت های 10 تا 40 برابر این سرعت وجود دارند .

برای ایجاد پورت trunk بین چند سوییچ fixed باید از کابل Cat6 یا فیبر نوری استفاده می‌کنیم .

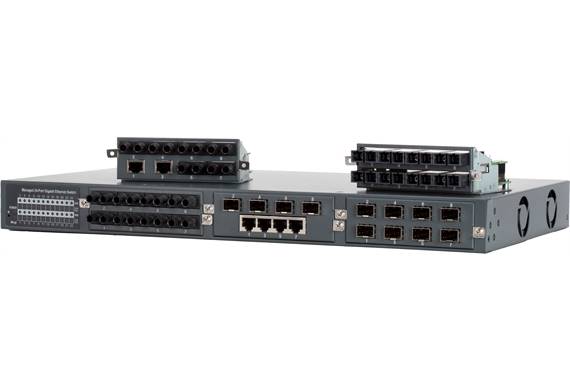

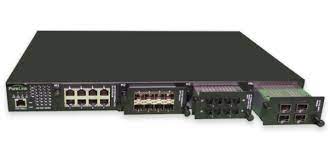

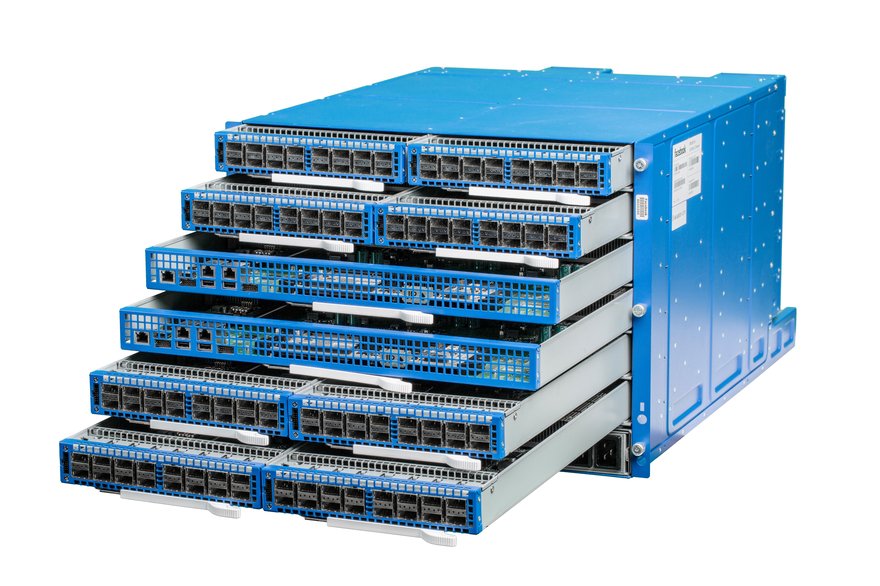

سری دوم: سوییچ ماژولار

سوییچ های ماژولار در لایه 3 مدل OSI کار می‌کنند در قیاس با سوییچ های fixed ، سوییچ های ماژولار دارای انعطاف بیشتری در افزایش پورت‌ها و ماژول‌های روی کیس و در نتیجه افزایش عملکرد هستند و حتی می‌توانند به عنوان روتر استفاده شوند .


کاربرد سوییچ های ماژولار در کیس‌های بزرگ و شبکه ‌های بزرگ مثل دیتاسنتر است .برای افزودن پورت و افزایش کاربر باید به تعداد ماژول‌های آن اضافه کنیم .از معایب سوییچ های ماژولار گران‌قیمت بودن آن‌ها نسبت به سوییچ های fixed است .

سری سوم: سوییچ stackable

با ترکیب سوییچ fixed و سوییچ ماژولار این سوییچ خلق می‌شود ولی فقط برخی از سوییچ های fixed قابلیت این ترکیب شدن را دارند آن هم در شرایطی که با سوییچی مشابه با مدل خودشان ، بخواهیم این ترکیب را برقرار سازیم .حاصل این ترکیب افزایش تعداد پورت‌ها در نتیجه‌ی یکی شدن سوییچ ها با کابل مخصوص است .این قابلیت سوییچ‌های  stackable کمک می‌کند که بدون پرداخت هزینه‌ی گزاف برای خرید سوییچ های ماژولار از عملکردی در آن سطح بهره‌مند شویم .

کارشناسان برند لنایزر ،همچنین استفاده از سوییچ های stackable را مقدم بر سوییچ های ماژولار می‌دانند (به دلیل قابلیت ارتقا کارایی سوییچ های stackable و پرداخت هزینه کمتر ) .

سری چهارم :سوییچ power of Ethernet

سوییچ PoE ، با تکنولوژی PoE کار می‌کند .سوییچ های PoE انعطاف پذیری خوبی دارند. این سوییچ بسته‌ی داده را به صورت برق به گیرنده می‌فرستند .دستگاه‌های ریموت مثل: IP Phone ها،Remote wifi router  ها ،wireless access point ها امکان دسترسی مستقیم به برق ندارند و به همین دلیل سوییچ های PoE انتخاب مناسبی برای این دستگاه‌های ریموت است .

خلاقیت تکنولوژی PoE ، انتقال برق از طریق کابل اترنت است یعنی این تکنولوژی توسط کابل اترنت هم می‌تواند بسته‌های داده را به همراه برق به تجهیزات شبکه انتقال دهد ،که این قابلیت مارا از کابل برق بی‌نیاز می‌سازد .

پس سوییچ  PoE برق را برای هرکدام از تجهیزات شبکه که به آن وصل شود به طور غیرمستقیم فراهم می‌کند (همانطور که ذکر شد از طریق کابل اترنت که سوییچ را به برخی از دستگاه‌های موجود در شبکه وصل می‌کند سیگنال‌ بسته‌های داده و برق ،بدون تداخل انتقال داده می‌شود ).

هنگام اتصال سوییچ  PoE به هر کدام ازتجهیزات شبکه ، سوییچ به بررسی این می‌پردازد که تجهیزات متصل شده با قابلیت PoE سازگار هستند یا نه ؛ در صورت سازگاری با PoE به طور اتوماتیک به آن‌ها برق رسانی می‌کند .

سوییچ های PoE توسط برچسب نواری زرد رنگ در زیر پورت‌هایشان از سوییچ های عادی تفکیک می‌شوند .

برای درک PoE  نیاز به درک 2 موضوع مهم داریم :

  1. PSE
  2. PD

PSE چیست ؟

هردستگاهی که از طریق کابل اترنت تامین کننده برق باشد مثل سوییچ PoE  .

PD چیست؟

هروسیله ایی که برق خود را از طریق PSE تامین کند PDنام دارد .

به عنوان مثال اگر به یک سوییچ  PoE یک دوربین IP مبتنی برتکنولوژی PoE متصل کنیم به این دلیل که دوربین پاور خود را از طریق سوییچ PoE تامین می‌کند ،دوربین PD و سوییچ PSE نام می‌گیرد .

در سه حوزه مهم سوییچ های PoE  کاربرد دارند :

  • تجهیزات PoE مثل اکسس پوینت‌های وای فای و بلوتوث
  • تلفن‌های VOIP که به کمک PoE می‌توان چندین تلفن را به یک پریز دیوار وصل کرد و برق آن‌ها را از دور کنترل و حتی قطع کرد .

دوربین‌های تحت شبکه با کمک تکنولوژی PoE در نصب و جابه‌جایی شان سرعت و سادگی بیشتری ایجاد شده است .

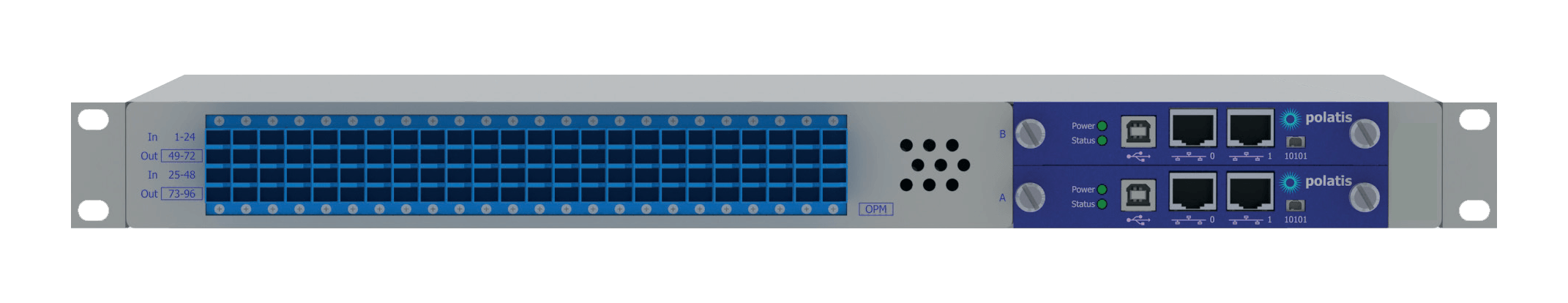

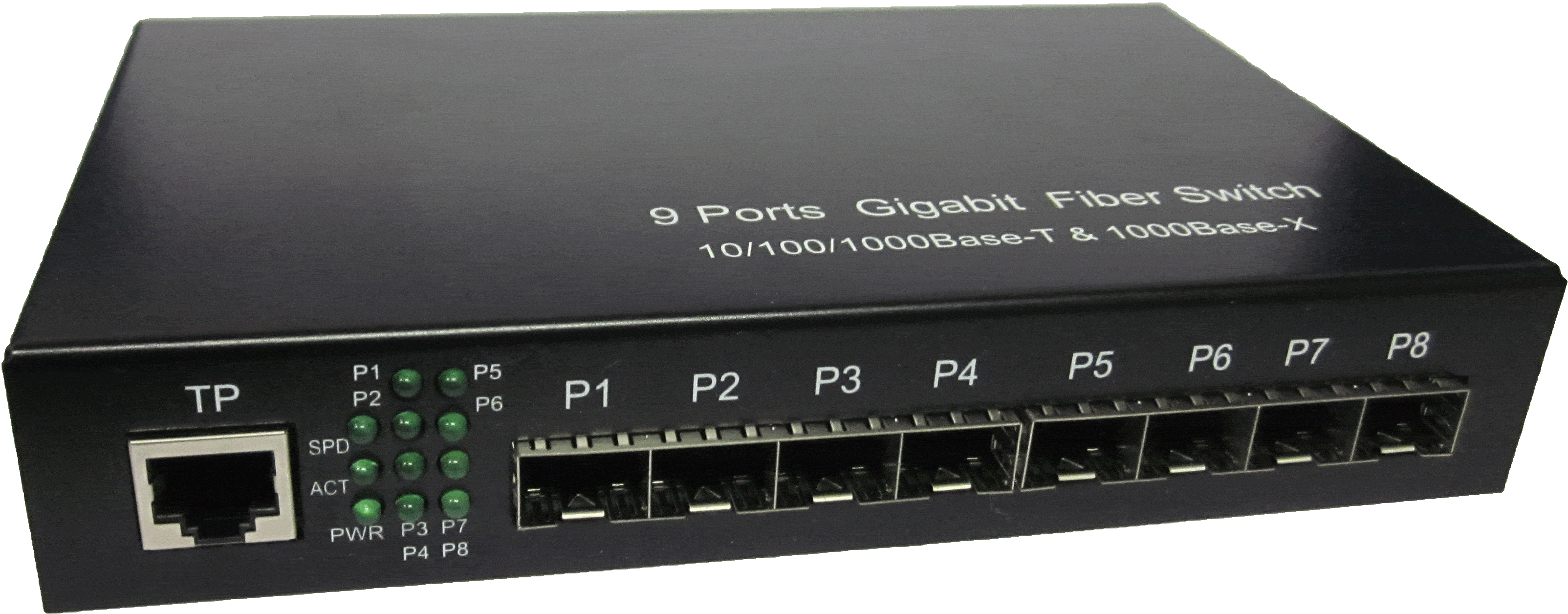

سری پنجم:سوییچ فیبر نوری

در اتصالاتی با مسافت بیش از100 متر که کابل اترنت معمولی کارساز نیست باید از کابل فیبرنوری استفاده کنیم. پورت‌های فیبر نوری هم در فواصل کوتاه و هم در فواصل چندین کیلومتری کاربرد دارند .فیبرنوری تکنولوژیی است که بسته‌های داده را به صورت پالس‌های نوری در رشته ها یا فیبرهای شیشه ایی یا پلاستیکی انتقال می‌دهد و مزیت آن پهنای باند و سرعت بالاست .

از مزایای فیبر نوری می‌توان به قوی و نازک وسبک بودن به نسبت کابل‌های مسی ، توانایی طی کردن مسافت‌های طولانی به نسبت سیگنال‌های الکتریکی (بی‌نیازشدن از ریپیترها با تعداد بالا ) ،عدم تداخل الکترومغناطیسی به دلیل نارسانا بودن جنس شیشه یا پلاستیکی فیبر می‌توان اشاره کرد .

برای اینکه بتواند نور را به بسته‌های داده و بالعکس تبدیل کند دارای دو پورت فیبرنوری و شبکه ،برای اتصال به فیبر و شبکه و تبدیل آن‌ها به یکدیگراست .بیشتر سوییچ های فیبر نوری از مدارهای الکتریکی سوییچ فوتونی برای ارایه‌ی چند منظوره و تبدیل و سوییچینگ طول موج اختصاصی روی مسیرفیبرنوری خاص بهره‌ می‌برند .

سوییچ اترنت فیبرنوری یا همان سوییچ شبکه فیبر نوری در سرعت‌های متنوعی ساخته شده اند که در سه دسته می‌توان آن‌ها را

جای داد :

  1. سوییچ اترنت با سرعت 10/100 مگابیت /ثانیه (اترنت پرسرعت)
  2. سوییچ اترنت با سرعت 10/100/1000 مگابیت/ثانیه (اترنت گیگابیت)
  3. سوییچ اترنت با سرعت 10/100/1000/10000مگابیت/ثانیه(اترنت ده گیگابیتی)

سرعتی که هنوز بین کاربران اینترنت رایج است اترنت گیگابیت است .
