سوئیچ‌های وسترمو (Westermo) با مقاومت استثنایی در برابر شرایط سخت (دمای -۴۰°C تا ۸۵°C، رطوبت ۹۵%، لرزش‌های صنعتی) و استانداردهای ایمنی سطح بالا (IP40، ATEX، EN 50155)، تبدیل به ستون فقرات شبکه‌های حیاتی در صنایعی مانند نفت و گاز، حمل‌ونقل ریلی و اتوماسیون کارخانه‌ها شده‌اند. این راهنما شما را از خرید سوئیچ وسترمو تا نصب بهینه آن همراهی می‌کند.
۱. چرا سوئیچ صنعتی وسترمو؟ (مزایای کلیدی)
- مقاومت فوق‌العاده: پوشش ضدخوردگی، تحمل شوک ۱۵g مطابق استاندارد IEC 60068-2-27
- پشتیبانی از پروتکل‌های حیاتی:
- RSTP (برای شبکه‌های حلقوی)
- IEC 61850 (برای سیستم‌های برق هوشمند)
- گارانتی طولانی: ۳ تا ۵ سال تضمین کیفیت
📌 نکته: برای آشنایی با استانداردهای ایمنی سوئیچ‌های صنعتی، مقاله استانداردهای EN برای تجهیزات شبکه صنعتی را مطالعه کنید.
۲. مدل‌های پرکاربرد وسترمو: مقایسه فنی و کاربردی
وسترمو با تنوع محصولات خود پاسخگوی نیازهای پیچیده شبکه‌های صنعتی است. در این بخش، ۱۰ مدل برتر را با جزئیات فنی مقایسه می‌کنیم:
• سوئیچ‌های سری Lynx (مدیریت لایه ۲ و ۳)
| مدل | پورت‌ها | ویژگی‌های کلیدی | کاربردهای شاخص |
| L105-S1 | ۵x RJ45 (10/100Mbps) | - دمای کاری: -40°C تا +70°C - نصب DIN ریل مصرف برق: ۲.۵W | اتوماسیون کارخانه‌های کوچک |
| L106-F2G | ۴x RJ45 + ۲x SFP (1G) | - پشتیبانی از RSTP/MSTP - استاندارد EN 50155 برای حمل‌ونقل ریلی | شبکه‌های مترو و تراموا |
| L106-S2 | ۶x RJ45 (10/100Mbps) | - مقاوم در برابر لرزش ۵g - گواهی CE/FCC | خطوط تولید صنعتی |
| L108-F2G-S2 | ۸x RJ45 + ۲x SFP (1G) | - مدیریت VLAN/QoS - پشتیبانی از IGMP Snooping | شبکه‌های دوربین صنعتی |
| L108-F2G-S2-12VDC | ۸x RJ45 + ۲x SFP | - ورودی برق ۱۲VDC - مقاومت در رطوبت ۹۵% | سامانه‌های خورشیدی دورافتاده |
| L110-F2G-12VDC | ۸x RJ45 + ۲x SFP + ۲x Combo | - PoE+ (30W/پورت) - پروتکل PRP/HSR | پایگاه‌های نظامی |
| LYNX5512-F4G-T8G-LV | ۱۲x RJ45 + ۴x SFP+ | - مدیریت لایه ۳ - پشتیبانی از OSPF/BGP - ورودی ۲۴-۵۷VDC | دیتاسنتر‌های صنعتی |
• سوئیچ‌های RedFox (پرتابل و اقتصادی)
- RedFox-5528-F16G-T12G-LV:
- ۱۶ پورت گیگابیت + ۱۲ پورت SFP+
- انتقال داده تا ۱۰Gbps با قابلیت Stacking
- گزینه ایده‌آل برای پتروشیمی‌ها و پالایشگاه‌ها
• سوئیچ‌های SDI (غیرمدیریتی)

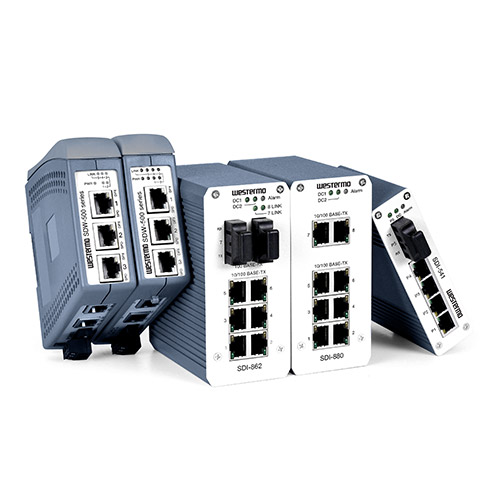

- SDI-880:
- ۸ پورت ۱۰/۱۰۰Mbps + نصب DIN ریل
- تحمل لرزش تا ۱۰g (مطابق IEC 61373)
- مناسب سیستم‌های کنترل راه‌آهن
📌 راهنمای تکمیلی:
- مقایسه کامل سوئیچ‌های مدیریتی و غیرمدیریتی
- نحوه انتخاب سوئیچ PoE صنعتی
نکات کلیدی انتخاب مدل:
۱. فضاهای با محدودیت برق: مدل‌های ۱۲VDC (مثل L108-F2G-S2-12VDC)
۲. شبکه‌های حساس به تأخیر: سوئیچ‌های با پورت SFP+ (RedFox-5528)
۳. پروژه‌های اقتصادی: سری SDI با قیمت زیر ۱۰۰۰ دلار
۴. محیط‌های انفجاری: گواهی ATEX در مدل‌های LYNX سری EX
🔍 تحلیل فنی:
- سوئیچ LYNX5512 با پشتیبانی از پروتکل‌های لایه ۳ مانند OSPF و BGP، برای شبکه‌های صنعتی در مقیاس بزرگ (مانند نیروگاه‌ها) گزینه‌ای ایده‌آل است.
- این مدل با پهنای باند ۱۲۸Gbps از انتقال همزمان داده‌های SCADA و ویدئوهای HD پشتیبانی می‌کند.
| ✅ جدول مقایسه سریع مدل‌ها | ||||
|---|---|---|---|---|
| مدل | مدیریت‌پذیری | سرعت انتقال | PoE | قیمت (دلار) |
| L105-S1 | غیرمدیریتی | 100Mbps | ❌ | ۸۵۰ |
| L108-F2G-S2 | لایه ۲ | 1Gbps | ✔️ | ۱,۷۰۰ |
| LYNX5512 | لایه ۳ | 10Gbps | ✔️ | ۳,۹۰۰ |
| Red Fox-5528 | لایه ۳ | 10Gbps | ❌ | ۴,۲۰۰ |
۳. ۵ معیار طلایی برای خرید سوئیچ وسترمو
- شرایط محیطی:
- فضای باز: مدل‌های با IP67 (مثل MRD-355)
- محیط‌های انفجاری: گواهی ATEX الزامی است
- پروتکل‌های شبکه:
- صنعت ریلی: استاندارد EN 50155
- نیروگاهی: IEC 62439-3
- قابلیت مدیریت:
- شبکه‌های پیچیده: سوئیچ لایه ۳ با قابلیت QoS
- پشتیبانی از فیبر نوری:
- انتقال داده‌های حساس: پورت SFP با پشتیبانی از Single/Multi-mode
- گارانتی و پشتیبانی:
- تأیید نمایندگی رسمی
۴. راهنمای نصب حرفه‌ای
• نصب فیزیکی
- استفاده از DIN ریل (مطابق دستورالعمل نصب سوئیچ روی DIN ریل)
- فاصله ۵ سانتی‌متر از دستگاه‌های دیگر برای تهویه
• پیکربندی شبکه
- فعال‌سازی Rapid Spanning Tree Protocol (RSTP)
- تنظیم VLAN برای جداسازی ترافیک
- پیکربندی Quality of Service (QoS)
⚠️ هشدار: از آداپتور برق غیراستاندارد استفاده نکنید! محدوده ولتاژ مجاز: ۱۸-۷۵ VDC
۵. تشخیص اصالت محصول
- شناسه منحصربه‌فرد: تطابق کد سریال با پایگاه داده Westermo Product Check
- نمایندگان رسمی ایران
- نشان‌های امنیتی: هولوگرام سه‌بعدی بر روی محصول
نصب سوئیچ صنعتی وسترمو (Westermo) برای کارشناسان شبکه
نصب سوئیچ‌های صنعتی وسترمو تفاوت‌های اساسی با سوئیچ‌های اداری دارد و نیازمند توجه به الزامات سخت‌افزاری، محیطی و ایمنی خاص محیط‌های صنعتی است. به عنوان یک کارشناس شبکه، رعایت نکات زیر برای نصب موفق و پایدار حیاتی است:
1. برنامه‌ریزی و آماده‌سازی پیش از نصب (Pre-Installation):
- مطالعه دقیق مستندات: دیتاشیت (Datasheet)، راهنمای کاربری (User Manual) و راهنمای نصب (Installation Guide) مدل خاص سوئیچ وسترمو خود را (مانند Lynx, RedFox, WeOS-based switches و ...) کاملاً مطالعه کنید.
- بررسی الزامات محیطی:
- دمای عملیاتی: مطمئن شوید دمای محیط نصب در محدوده مجاز سوئیچ (معمولاً -40°C تا +75°C) قرار دارد.
- رطوبت: محدوده رطوبت مجاز را رعایت کنید.
- گرد و غبار و نفوذ آب: درجه حفاظت IP Rating سوئیچ (مثلاً IP67) را با شرایط محیط تطبیق دهید.
- لرزش و ضربه: محل نصب باید در برابر لرزش‌های متداول صنعتی مقاوم باشد.
- انتخاب محل نصب:
- دسترسی مناسب برای کابل‌کشی، نگهداری و عیب‌یابی.
- دوری از منابع حرارت شدید (موتورها، کوره‌ها) و میدان‌های الکترومغناطیسی قوی (ترانسفورماتورها، اینورترهای بزرگ).
- امکان نصب روی ریل DIN TS35/7.5 یا 15، دیوار یا رک (بسته به مدل).
- اطمینان از تهویه مناسب (به خصوص برای مدل‌های پرقدرت).
- بررسی منبع تغذیه:
- تطبیق ولتاژ ورودی سوئیچ (معمولاً Wide range مثلاً 12-48VDC یا 24VAC یا 110-230VAC) با منبع موجود.
- تامین توان کافی (بر اساس مصرف سوئیچ و PoE در صورت پشتیبانی).
- استفاده از منبع تغذیه‌ایزوله و تثبیت‌شده برای جلوگیری از نویز و نوسانات.
- توصیه اکید: استفاده از منبع تغذیه صنعتی با کیفیت و محافظ‌های اضافه‌بار و اتصال کوتاه.
- بررسی الزامات کابل‌کشی:
- کابل‌های شبکه: استفاده از کابل‌های صنعتی با شیلد (Shielded - STP/ScTP) و کانکتورهای M12 یا RJ45 (بسته به مدل سوئیچ) با درجه حفاظت مناسب (معمولاً IP67 برای M12).
- کابل تغذیه: استفاده از کابل با سایز مناسب (بر اساس طول و جریان) و کانکتورهای صنعتی (مثل M12 یا Terminal Block).
- کابل ارت (زمین): الزامی! کابل ارت با سایز مناسب (معمولاً حداقل 4mm²) و اتصال محکم به ترمینال ارت اختصاصی سوئیچ و نقطه زمین مرکزی سیستم.
- تهیه ابزار: آچارهای مناسب (اغلب Torx)، پیچ‌گوشتی، ابزار نصب روی ریل DIN، ابزار کابل‌زنی و تستر شبکه صنعتی.
2. مراحل نصب فیزیکی:
- قطع منبع تغذیه: همیشه پیش از شروع کار، برق ورودی به سوئیچ و تمامی تجهیزات مرتبط را قطع کنید و از قطع بودن آن اطمینان حاصل کنید (Lockout/Tagout).
- نصب بدنه:
- ریل DIN: سوئیچ را روی ریل استاندارد TS35/7.5 یا 15 نصب و محکم کنید.
- دیوار: از سوراخ‌های مخصوص روی بدنه استفاده کرده و با پیچ و رولپلاک مناسب محکم کنید.
- رک: در صورت پشتیبانی مدل، از کیت نصب رک استفاده کنید.
- اتصال زمین (Earth Grounding):
- مهمترین مرحله! کابل ارت را به ترمینال اختصاصی (معمولاً با علامت ⏚ یا PE) روی سوئیچ متصل کرده و آن را به نقطه زمین مرکزی قابل اطمینان سیستم (Earth Busbar) وصل کنید.
- اتصال باید تمیز، محکم و بدون رنگ یا آلودگی باشد.
- این کار برای حفاظت در برابر صاعقه، ESD و نویز و ایمنی پرسنل حیاتی است.
- اتصال منبع تغذیه:
- کابل‌های منبع تغذیه (مثبت و منفی برای DC یا فاز و نول برای AC) را به ترمینال‌های صحیح و محکم روی سوئیچ وصل کنید. دقت به پلاریته در DC بسیار مهم است.
- از کانکتورهای M12 تغذیه (در صورت وجود) مطابق دستورالعمل استفاده کنید.
- کابل‌ها را با استفاده از کابل‌گلند (Cable Gland) مناسب (معمولاً PG7, PG9, PG11 یا M) که هم IP را حفظ کند و هم از کشش کابل جلوگیری کند، آب‌بندی کنید.
- اتصال کابل‌های شبکه (دیتا):
- کابل‌های شبکه را به پورت‌های مناسب (RJ45 یا M12) وصل کنید.
- برای پورت‌های M12، کانکتور را تا شنیدن صدای کلیک بچرخانید تا قفل شود.
- برای پورت‌های RJ45، از کابل‌گلند مخصوص عبور کابل اترنت (معمولاً همراه سوئیچ) برای حفظ درجه IP استفاده کنید.
- کابل‌ها را در مسیر مناسب و با استفاده از بست‌های کابل محکم کنید تا از تنش مکانیکی روی کانکتورها جلوگیری شود.
3. راه‌اندازی اولیه و پیکربندی:
- تأیید اتصالات: قبل از روشن کردن، همه اتصالات (برق، زمین، دیتا) را دوباره بررسی کنید.
- اعمال برق: منبع تغذیه را روشن کنید.
- بررسی LED ها: وضعیت LED های منبع تغذیه (PWR/OK)، وضعیت پورت‌ها (Link/Act) و هر LED نشانگر خطا را بررسی کنید (به مستندات مراجعه کنید).
- اتصال مدیریتی:
- Console: برای پیکربندی اولیه، اتصال کنسول (با کابل سریال USB-to-RS232 و ترمینال مانند PuTTY) به پورت کنسول (در صورت وجود) توصیه می‌شود.
- Ethernet: اتصال به یک پورت اترنت و دسترسی از طریق آدرس IP پیش‌فرض (در مستندات ذکر شده) با مرورگر وب یا پروتکل‌هایی مانند Telnet/SSH.
- پیکربندی پایه:
- تغییر پسوردهای پیش‌فرض (admin).
- تنظیم آدرس IP ثابت یا پیکربندی DHCP Client.
- پیکربندی VLAN های مورد نیاز (به ویژه برای جداسازی ترافیک OT/IT).
- پیکربندی Spanning Tree Protocol (RSTP/MSTP) برای جلوگیری از لوپ.
- پیکربندی QoS برای اولویت‌بندی ترافیک بحرانی.
- فعال‌سازی و پیکربندی ویژگی‌های امنیتی (Port Security, 802.1X, ACL ها).
- پیکربندی SNMP v3 (با احراز هویت و رمزنگاری) برای مانیتورینگ.
- پیکربندی زمان (NTP).
- پیکربندی ویژگی‌های صنعتی خاص: مثل پروتکل‌های ریداندانسی (PRP, HSR, MRP)، پروتکل‌های اتوماسیون (Profinet, Modbus TCP), مدیریت PoE (در صورت پشتیبانی).
- ذخیره‌سازی پیکربندی: پس از اتمام پیکربندی، حتماً تنظیمات را ذخیره (Save/Write Config) کنید تا پس از ریست از بین نروند.
4. تست و تأییدیه نهایی
- تست لینک فیزیکی: اطمینان از برقراری لینک و سرعت/دوبلکس صحیح در همه پورت‌های متصل.
- تست پینگ: تست ارتباط از طریق Ping بین سوئیچ و گیت‌وی/دیوایس‌های مهم.
- تست ترافیک: ارسال ترافیک واقعی یا تستی برای اطمینان از پایداری و عملکرد بدون خطا (مخصوصاً در پورت‌های حساس).
- تست ویژگی‌های خاص: تست ریداندانسی، QoS، VLAN ها، امنیت و هر ویژگی پیکربندی‌شده دیگر.
- تست استرس محیطی (در صورت امکان): اگر محیط چالش‌برانگیز است، عملکرد سوئیچ را تحت شرایط دما یا لرزش مورد انتظار بررسی کنید.
- بررسی نویز: در صورت امکان، با ابزارهای تخصصی، سطح نویز الکتریکی را بررسی کنید.
- مستندسازی نهایی: ثبت دقیق اطلاعات نصب (مکان، آدرس IP، پیکربندی پایه، کابل‌کشی، تاریخ نصب) در نقشه شبکه و مستندات نگهداری.
نکات حیاتی و تخصصی برای کارشناس شبکه
- اولویت ایمنی: همیشه استانداردهای ایمنی برق (NFPA 70E یا معادل) و Lockout/Tagout را رعایت کنید. محیط‌های صنعتی خطرات بالاتری دارند.
- زمین‌سازی (Grounding) محکم و صحیح: بزرگترین عامل خرابی در تجهیزات صنعتی، اتصال زمین ضعیف یا نادرست است. هیچ‌گاه این مرحله را ساده نگیرید.
- استفاده از کابل‌ها و کانکتورهای صنعتی: کابل‌های معمولی اداری در محیط صنعتی دوام نمی‌آورند و باعث خرابی و نویز می‌شوند.
- محافظت در برابر نویز (EMI/RFI): استفاده از سیم‌های شیلددار، فیلترهای تغذیه، جدا کردن کابل‌های سیگنال از کابل‌های قدرت و ترانسفورماتورها.
- مدیریت حرارتی: از انباشته شدن گرد و غبار روی سوئیچ جلوگیری کنید. در محیط‌های بسیار گرم ممکن است نیاز به کولینگ اضافی باشد.
- پیکربندی پروتکل‌های صنعتی: آشنایی با نحوه پیکربندی و عیب‌یابی پروتکل‌هایی مثل MRP (برای ریداندانسی) یا پروتکل‌های اتوماسیون در سوئیچ ضروری است.
- فهم WeOS: اکثر سوئیچ‌های جدید وسترمو از سیستم عامل اختصاصی WeOS استفاده می‌کنند. آشنایی با سینتکس و ویژگی‌های آن (مشابه CLI سیسکو/جونیپر اما با تفاوت‌هایی) بسیار مهم است.
- ریداندانسی (Redundancy): پیکربندی صحیح پروتکل‌های ریداندانسی (RSTP, MSTP, PRP, HSR, MRP) برای شبکه‌های حساس حیاتی است. زمان همگرایی (Convergence Time) بسیار کوتاه این سوئیچ‌ها یک مزیت کلیدی است.
- مانیتورینگ و مدیریت مرکزی: استفاده از پروتکل‌های SNMPv3 (امن) و Syslog برای یکپارچه‌سازی سوئیچ در سیستم‌های NMS (مانند PRTG, Nagios, SolarWinds) یا SCADA مرکزی.
- نگهداری پیشگیرانه: برنامه‌ریزی برای بازرسی دوره‌ای فیزیکی (تمیزکردن گردوغبار، بررسی اتصالات) و بررسی لاگ‌ها و وضعیت سوئیچ.
نصب سوئیچ صنعتی وسترمو فراتر از اتصال کابل‌هاست. درک عمیق الزامات محیطی سخت صنعتی، اهمیت حیاتی اتصال زمین صحیح، استفاده از کابل‌ها و اتصالات صنعتی مناسب و پیکربندی حرفه‌ای (به‌ویژه برای پروتکل‌های صنعتی و ریداندانسی) کلید موفقیت است. رعایت نکات ایمنی و مستندسازی دقیق، پایه‌های یک نصب حرفه‌ای و قابل اطمینان را برای شبکه‌های حیاتی صنعتی فراهم می‌کند. همیشه به مستندات خاص مدل وسترمو که نصب می‌کنید مراجعه کنید.
