تجهیزات پسیو شبکه
در مقاله‌ی قبل به شرح و بررسی تعدادی از تجهیزات پسیو پرداختیم به دلیل وسعت مطالب در مباحث شبکه بعضی از عناوین را ناچاریم به چند دسته تقسیم کنیم .
در این قسمت به شرح وبسط تعدادی دیگراز تجهیزات پسیو می‌پردازیم .

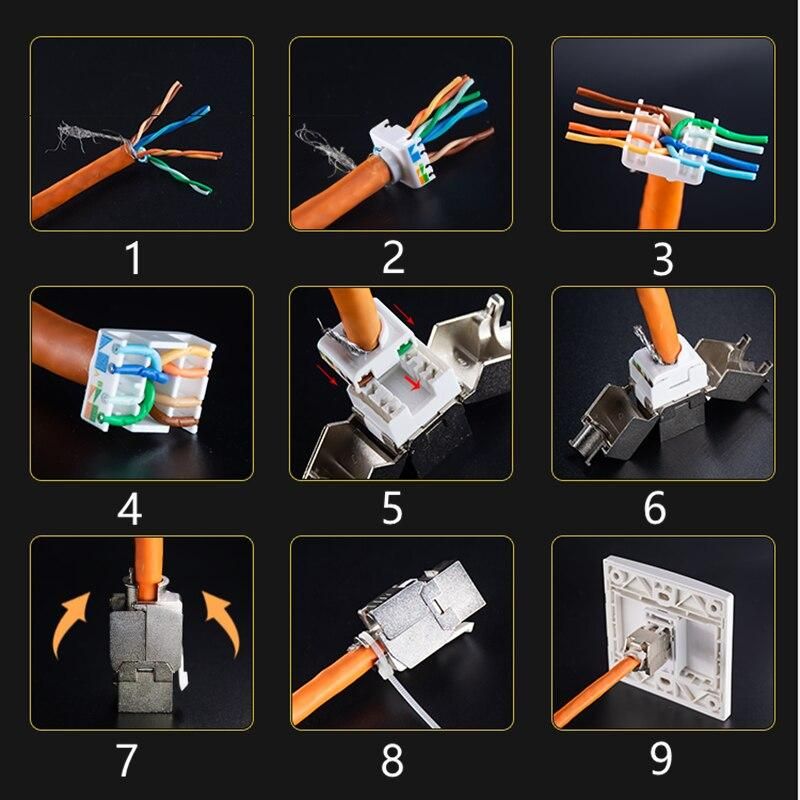

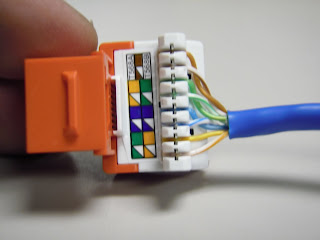

کیستون یا پریز شبکه
در سال 1979 شرکت AMP در یکی از پروژه‌هایش اولین کیستون Cat 3 را برای استفاده در سیستم کابل کشی ساخت یافته خطوط تلفن داخلی مورد استفاده قرار داد هرچند که واژه‌ی کیستون 16 سال بعد به این وسیله تعلق گرفت و بعدها به دلیل سادگی و کاربرد در شبکه‌های کامپیوتری مورد استفاده قرار گرفت .
یکی از پرکاربردترین تجهیزات سخت افزاری شبکه کیستون میباشد که یک کانکتور نصب شده برروی پچ پنل و ترانک‌ها وباکس‌ها است که برای اتصال مادگی کابل شبکه به هر کدام از دیگر تجهیزات شبکه مثل روتر و سوییچ و هاب و... مورد استفاده قرار می‌گیرد.در توضیحی رایج تر کیستون‌ها قطعه‌ی رابط پلاستیکی بین پریز و کابل شبکه و کامپیوتر هستند .

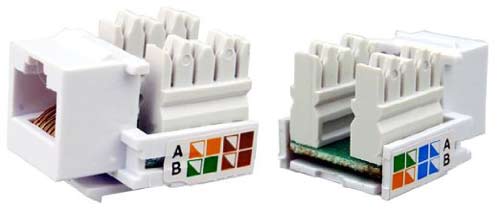

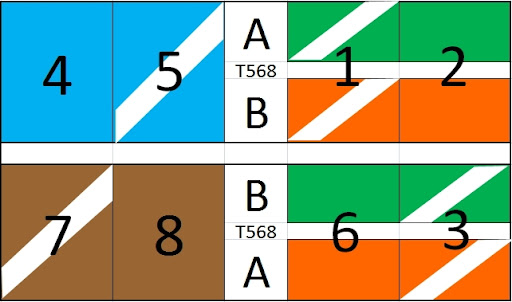

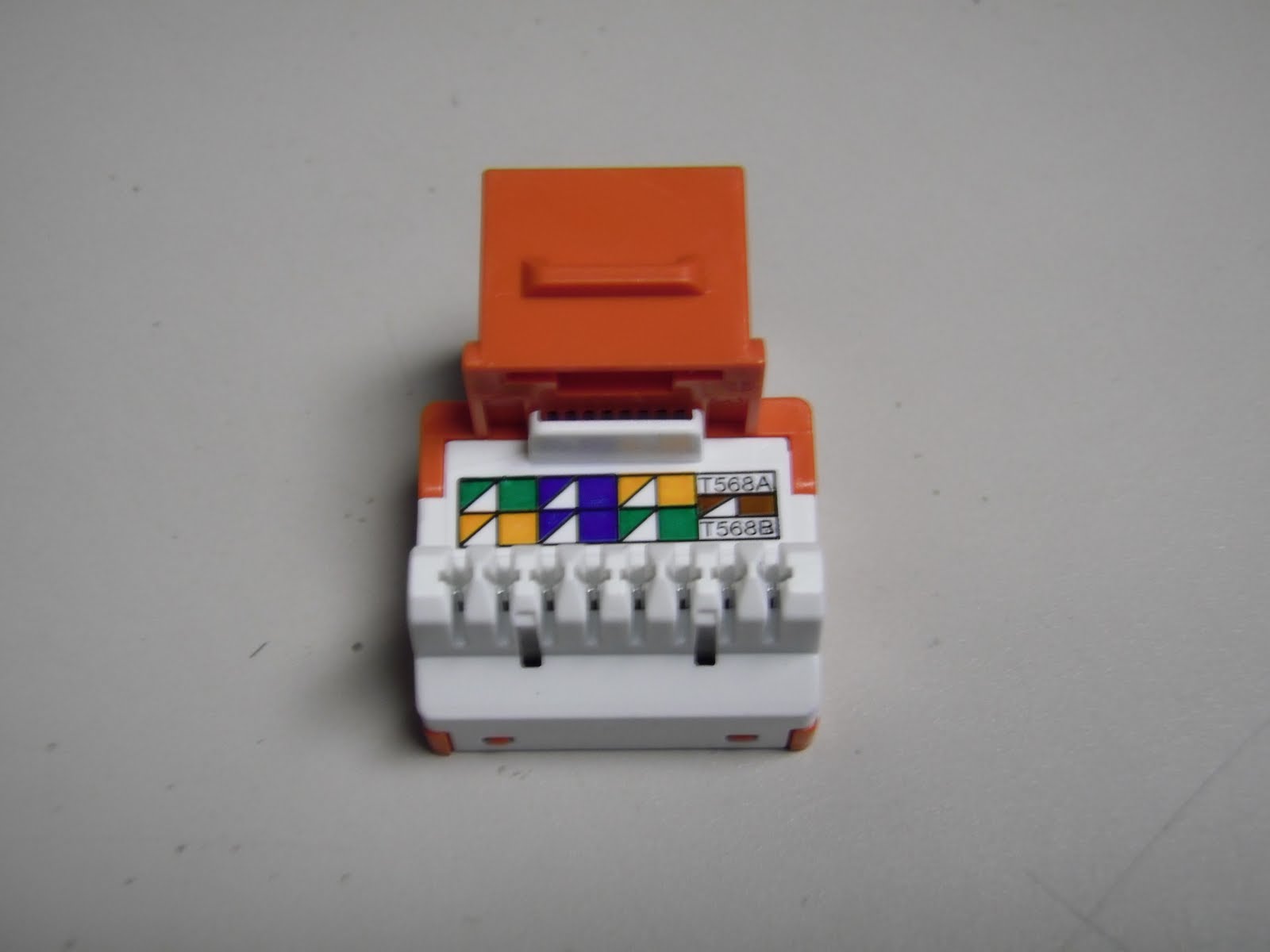

یکی از نکات مهم برای راه اندازی شبکه انتخاب کیستون متناسب با نیاز کاربر است و دومین نکته این است که باید از کیستون مختص به محل نصب مورد نظر، استفاده شود در غیر اینصورت کیستون در جای خود قرار نگرفته و عمل نصب تجهیزات شبکه را مختل می نماید. کیستون‌ها دارای جداول رنگ هستند که باید متناسب با نیاز کاربر و منطبق بر جدول رنگ برای اتصال به کابل شبکه ، آن را انتخاب کنید . این جدول رنگی شامل دو ردیف رنگی که بیان گر class A و class B است، می باشند.
انواع دسته‌بندی کیستون‌ها
- براساس محل نصب و به کارگیری
- براساس رده بندی یا Category
- براساس جنس بدنه
برای دسته‌بندی نوع اول میتوان مثال‌های زیر را نام برد :
درانواع متنوعی از پچ پنل ها

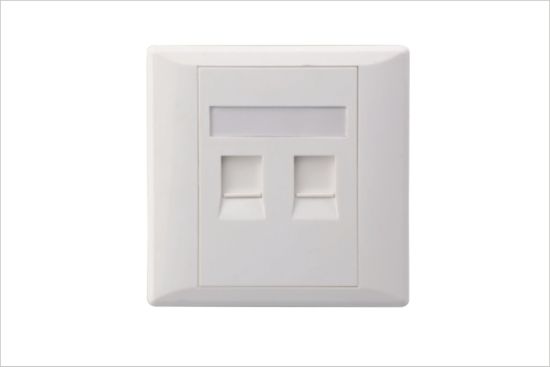

در باکس‌های روکار(نصب روی دیوار)
در باکس‌های تو کار(نصب داخل دیوار)
باکس‌های کف خواب

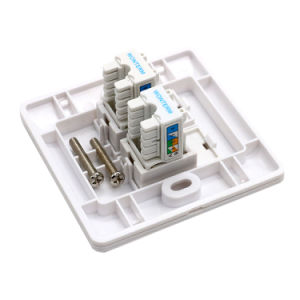

Face plate های مختلف برای نصب روی ترانکینگ

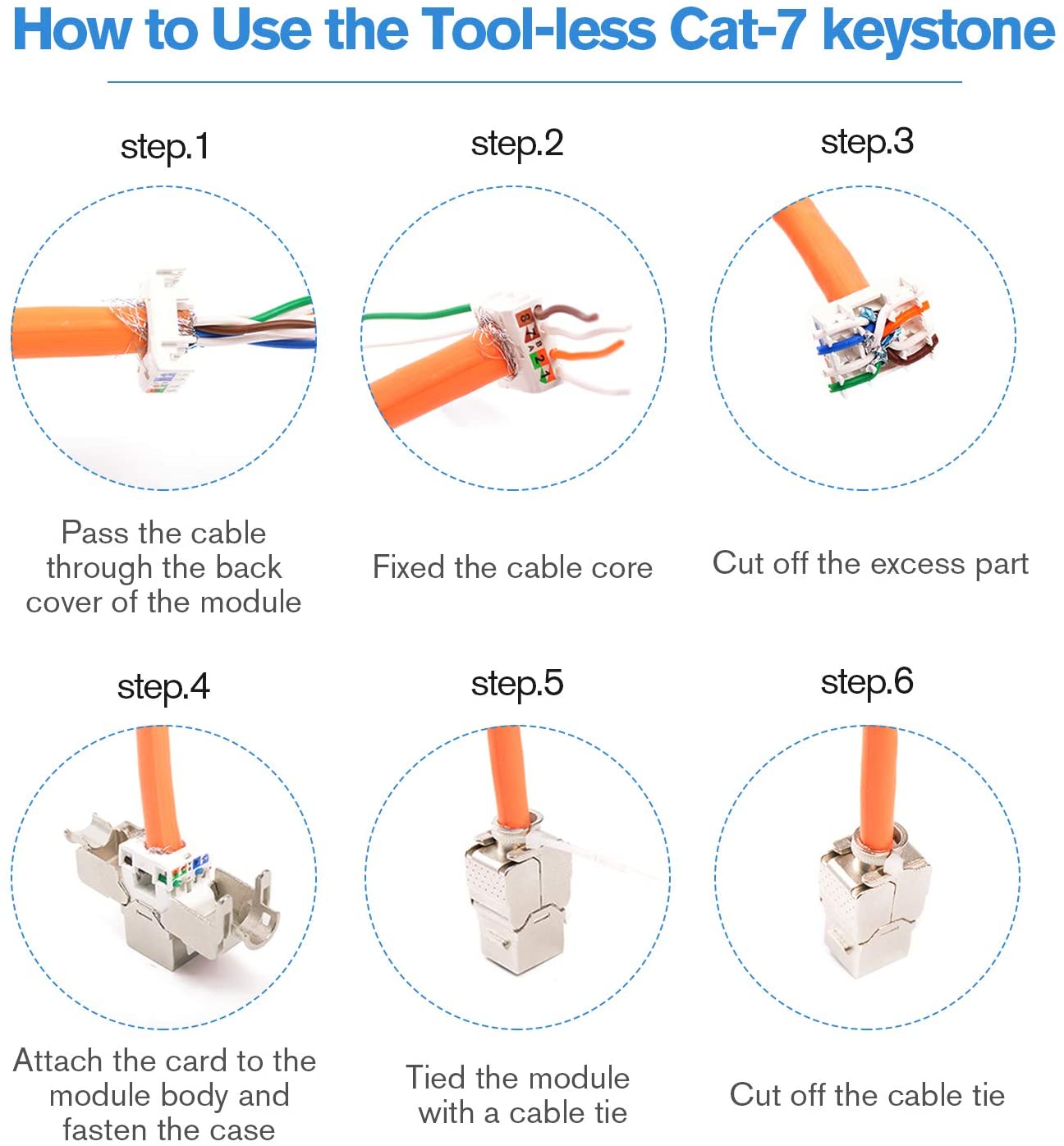

دومین دسته بندی کیستون‌ها ، براساس استاندارد دسته بندی Category در دسته‌هایی شامل: Cat5, Cat5e, Cat6 ,Cat6A, Cat7, Cat7A, Cat8 قرار می‌گیرند .

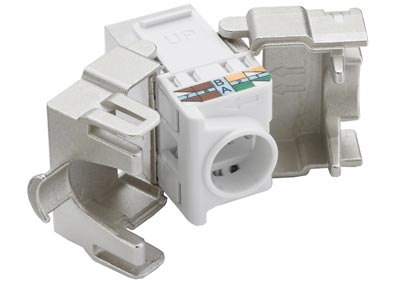

در سومین دسته بندی کیستون‌ها که شاخص آن جنس بدنه‌ی کیستون میباشد کیستون ها دارای دو نوع جنس فلزی و پلاستیکی یا تمام پی وی سی هستند .
یکی از کاربردهای کیستون فلزی در پیاده سازی سیستم ارتینگ در شبکه است که زمانی پیاده می‌شود که کابل برق و کابل شبکه از کنار همدیگر عبور کنند و در مجاورت باهمدیگر باشند . دراین حالت با انتخاب کیستون فلزی و اتصال آن با سیم ارت کابل شبکه عمل عبور جریانات القایی تا چاه ارت کامل می‌شود .

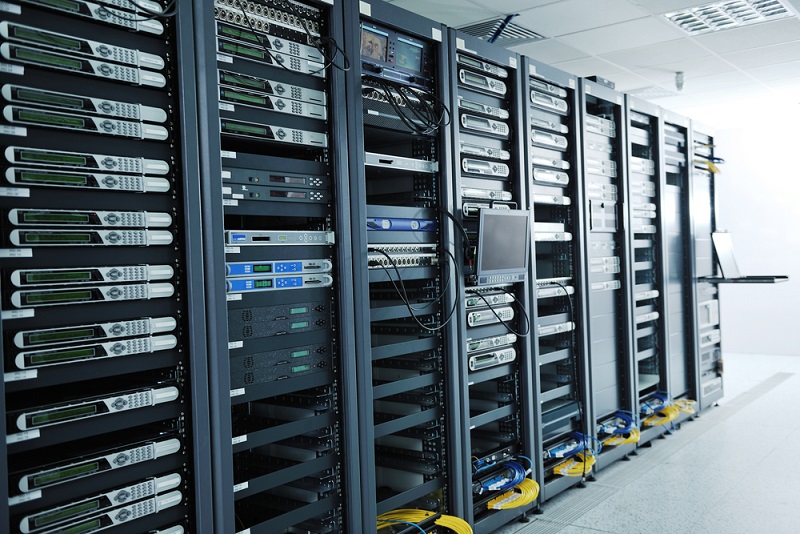

رک چیست؟
تمام تجهیزاتی که تاکنون بررسی کردیم نیاز به محافظت و دور بودن ازآسیب‌های فیزیکی دارند ؛برای این منظور محفظه های فلزی به نام رک ساخته شده اند که عمل نگهداری و محافظت از تجهیزات شبکه را انجام دهند .
دسته بندی رک ها بر اساس محل نصب:

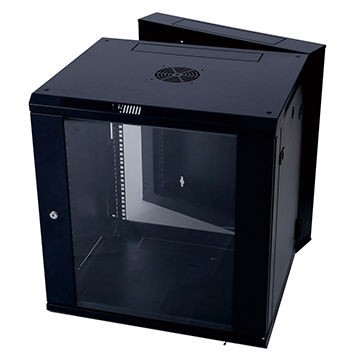

- رک دیواری
- رک ایستاده
رک های دیواری برروی دیوار نصب می‌شوند و کاربرد آن‌ها با توجه به توپولوژی شبکه در شبکه‌های نسبتا کوچک یا قسمت‌هایی از شبکه‌های وسیع است .
رک های دیواری از نقطه نظرهایی مثل ابعاد و نوع درب آن ها میتوان تشریح و مورد بررسی قرار داد .

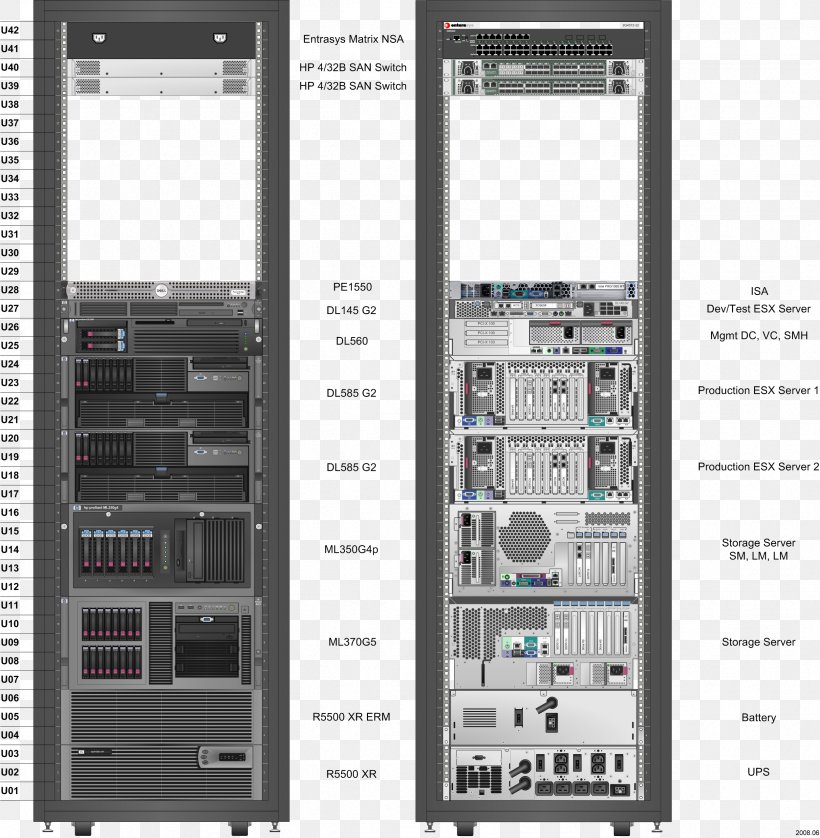

یکی از مهم ترین نکات برای انتخاب رک قطعا ابعاد یا همان طول و عرض و ارتفاعشان میباشد .ارتفاع رک ها براساس واحدی به نام یونیت اندازه گیری می‌شوند که پرکاربردترین سری اندازه ارتفاع رک شامل: 4 یونیت ، 5 یونیت ، 6 یونیت ، 7 یونیت ، 9 یونیت و 12 یونیت می باشند.
ابعاد طول در رک ها با نام عمق یادآوری می‌شود که متناسب با تجهیزاتی که قرار است داخل آن جای گذاری شود اندازه گرفته می‌شود .
حداقل اندازه ی عرض مورد استفاده در رک ها عددی بین 50 تا 60 سانتی متر است .نقطه نظردیگری که رک ها با آن مورد قیاس قرار می‌گیرند نوع درب رک ها میباشد .

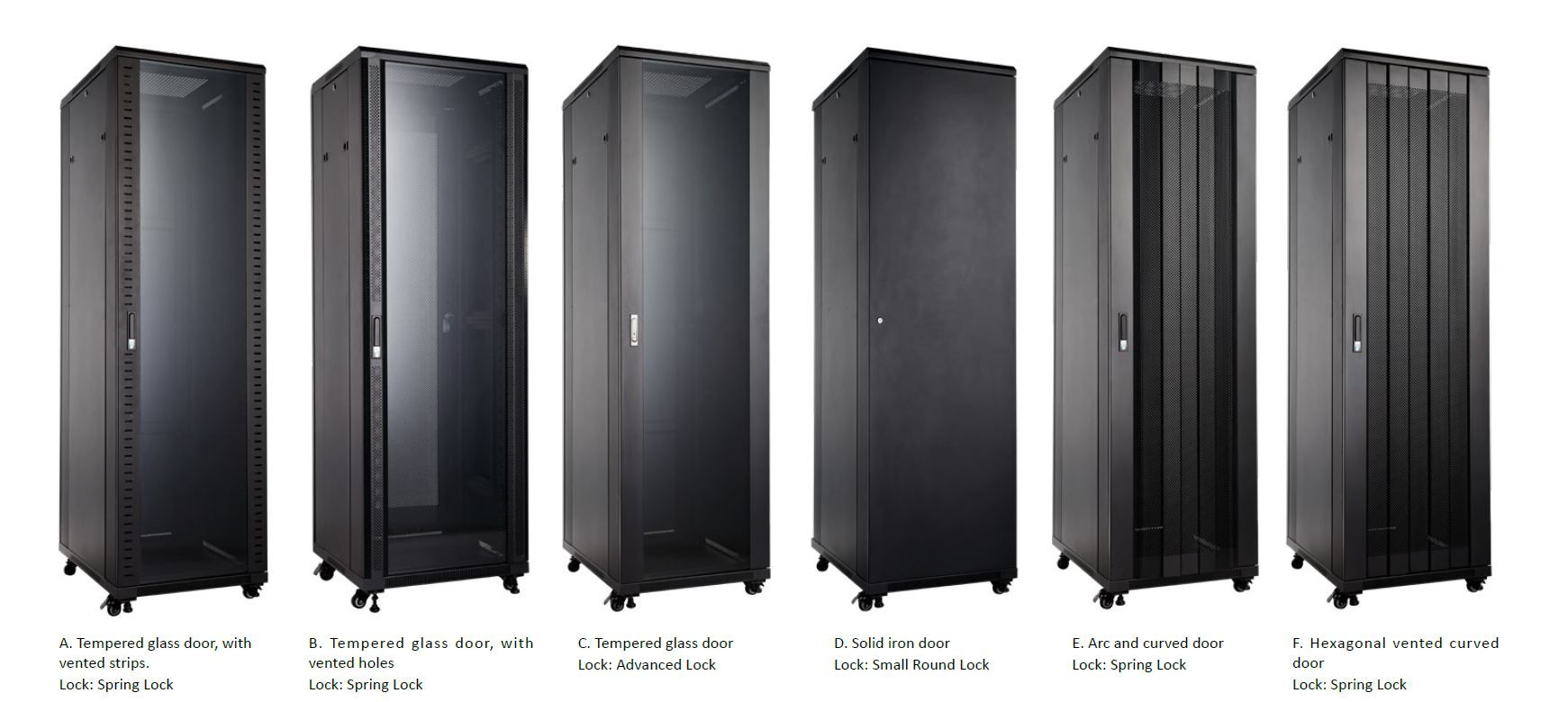

انواع درب رک دیواری:
- تمام شیشه ای
- شیشه ای با زوار فلزی
- شیشه ای با فریم فلزی
کارشناسان برند لنایزر درب های تمام شیشه ای را به هیچ وجه توصیه نمیکنند ؛ به دلیل آسیب پذیری بالای شیشه و خوردگی محل قفل رک روی درب شیشه ای و بهم خوردن تراز درب شیشه ای و احتمال جدا شدن کامل درب شیشه ایی از لولای درب رک و ...
داکت و ترانک در شبکه
داکت و ترانک محلی برای قرار گرفتن یا قرار دادن کابل و سیم است با این تفاوت که یکی از کاربردهای داکت در منازل برای نظم و ترتیب دادن به سیم ها وکابل های موجود و زیباسازی مسیر کابل کشی است . در ساختمان های بزرگ یا ادارات و سازمان برای نصب و نگهداری سیم و کابل‌ها از داکت و تراک استفاده می‌کنند .

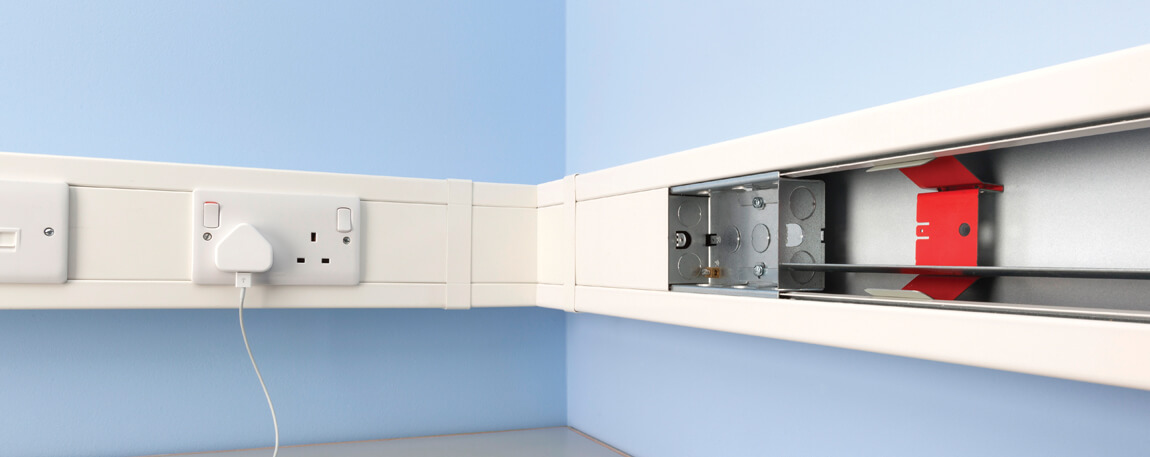

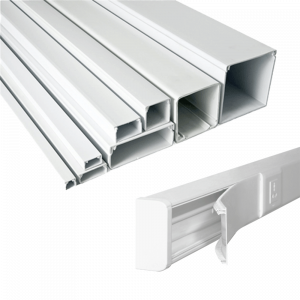

ترانک

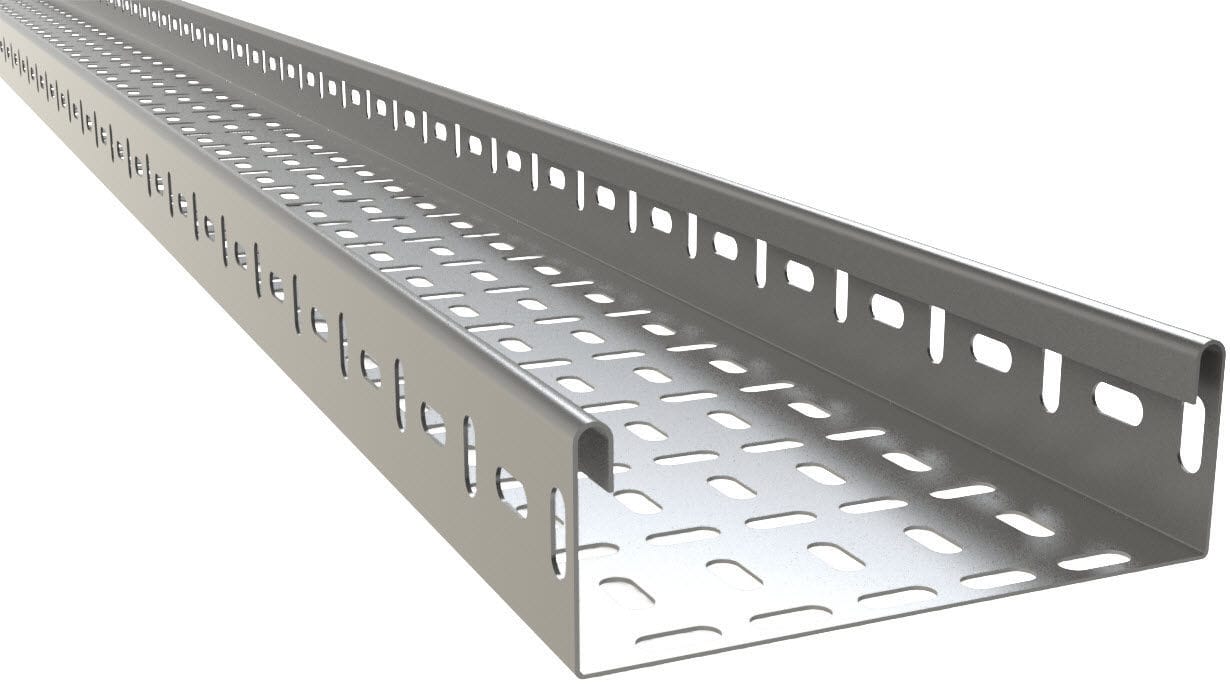

ترانکینگ یا ترانک شبکه ، محفظه ها و کانال های در بسته ایی در شبکه هستند که جنسشان غالبا pvcمیباشد .
بیشترین مکان‌هایی که ترانک در آن‌ها کاربرد دارد:
شبکه های کامپیوتری
سیم کشی های برق
تلفن های سانترال
در تمامی مکان هایی که تجمع سیم و کابل زیاد باشد
انواع مختلف ترانکینگ
- ترانک دیواری(ساختمان و اداره)
- ترانک دفنی(به صورت توکار و دفنی: زیر سقف های کاذب است و بیشتر در سیستم های فشار قوی و فشار ضعیف، تلفن و شبکه )
- ترانک ستونی(در اتاق های همایش، سالن های کنفرانس، محیط های آموزشی و...)
ترانک درهم ریختگی و بی نظمی ناشی از تعدد سیم و کابل ها را پنهان می‌کند ودر عین حال از آسیب دیدن و فشار و پارگی سیم ها و کابل‌ها جلوگیری می‌کند و بدون نیاز به آسیب زدن به دیوار در همه مکان‌هایی که به پریز برق یا شبکه نیازداریم با استفاده از ترانک میتوانیم سیم ها و کابل ها را پوشش دهیم .
مزایای استفاده ازترانکینگ
همانطور که مختصر توضیحی از مزایای ترانکینگ بیان شد ؛ ترانک علاوه بر محافظت در برابر خوردگی وپوسیدگی و ضربه و فشار میتواند در مدیریت و کنترل بدون دردسر کابل‌ها کمک کند.مزیت دیگر ترانک ماژولار بودن آن است که منجر به انعطاف‌پذیری ترانک می‌شود . از مجاورت کابل برق و شبکه در مواقعی که نمیتوانیم موقعیت کابل‌ها را تغییر دهیم بهترین انتخاب برای کاهش دادن نویز حاصل ، استفاده از ترانک میباشد . برای کاهش دادن امواج الکترومغناطیسی ناشی از تجمع کابل‌ها کنار هم میتوان از پارتیشن بندی های ترانک استفاده برد.

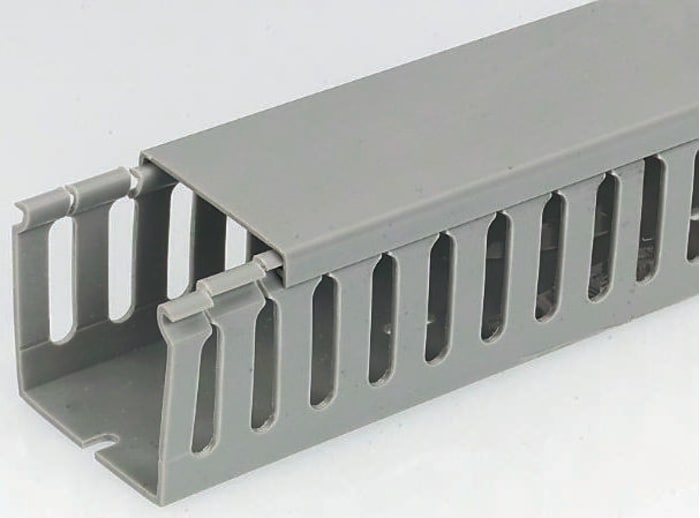

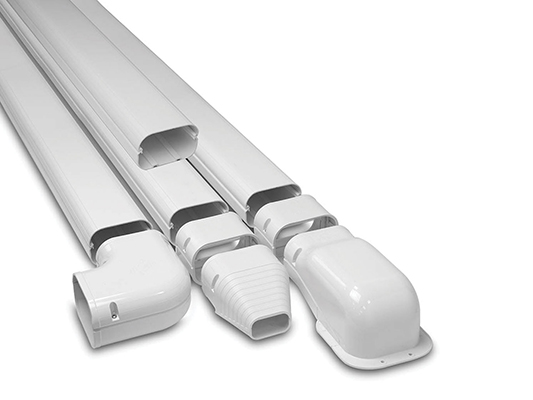

داکت
داکت محفظه لاستیکی همراه با درب است که سیم و کابل را در داخل خود جای می دهد ودر محیط های مسقف استفاده می‌شود .
تفاوت داکت و ترانک
برخلاف ترانک داکت قابلیت نصب کلید و پریز را برروی خود ندارد و مانند ترانک ماژولار نیست در صورتی که می توانیم بر روی ترانکینگ شبکه در طول مسیر، انواع کلید و پریز شبکه، پریز برق و آنتن و انواع کلیدهای روشنایی را نصب کنیم. کابل ها در طول ترانک شبکه می توانند انواع ادوات و ملزومات برق و شبکه را به یکدیگر متصل کنند. از همین رو، با نصب ترانکینگ ، در فضاهای دلخواه می توانیم انواع کلید و پریز را نیز نصب کنیم.
شرکت لنایزر به عنوان تامین کننده و ارایه دهنده تجهیزات برند و قابل اعتماد در حوزه ی شبکه ضمن پشتیبانی ، درجهت بهبود زیر ساخت شبکه و ترویج تکنولوژی و تجهیزات به روز شبکه می‌کوشد و خواستار بهترین مشاوره و برآورده ساختن سطح مطلوبی از انتظارات شما میباشد.
